智能型屏蔽器模塊介紹
智能屏蔽器是基于軟件無線電平臺，由多路射頻電路、SOC子系統、FLASH、DDR3等核心芯片構成，并提供外部常用接口如SD卡、千兆以太網口、串口等。
產品優勢
本模塊有別于傳統的模擬屏蔽器，采用了軟件無線電平臺，對2G/3G/4G全網無線制式進行基站偵測識別，獲取基站頻點、廣播信道/導頻信道等信息。根據偵測信息實時生成基帶編碼調制信號，通過射頻鏈路發射到基站下行頻段上。能夠以較小的干擾發射功率達到有效屏蔽手機與網絡連接的工作，特別是能有效解決LTE手機信號屏蔽難題。
產品詳情

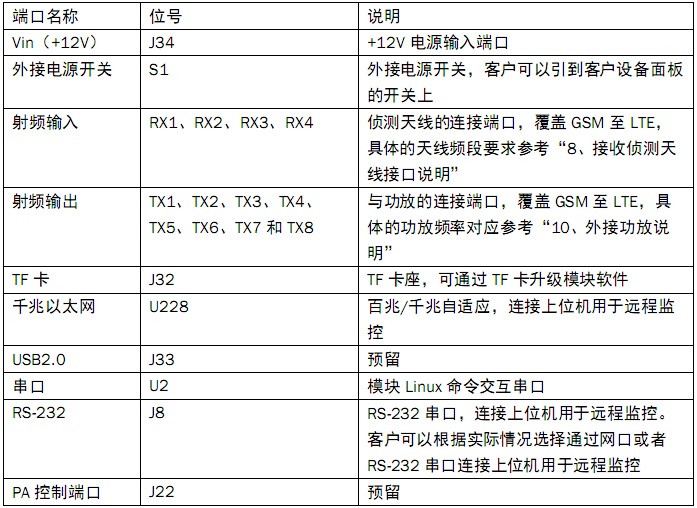

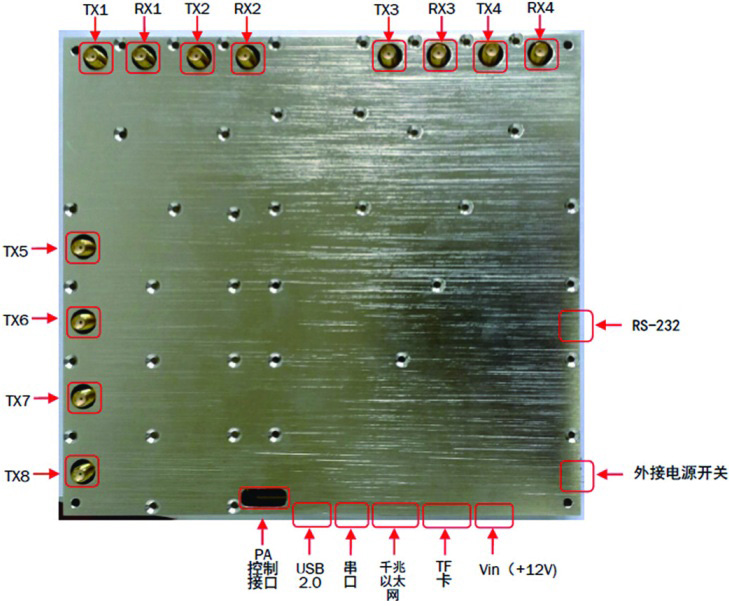

接口說明

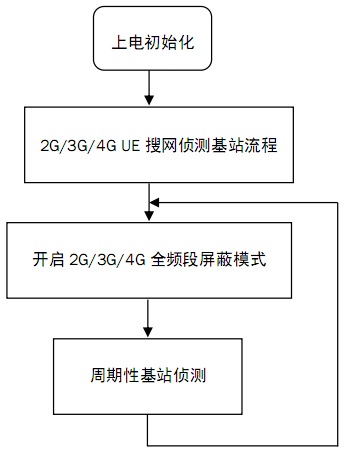

工作流程
無線頻段及制式說明
| 參數名稱 | 指標 | 說明 |
| 工作頻段 | 865~2655MHz | 覆蓋2G,3G,4G，特殊頻段可定制 |
| 射頻通道數 | 4路接受/8路發射 | |
| 單通帶帶寬 | 40MHz | |
| 偵測天線最大非損壞輸入功率 | +2dBm | 超過此功率可能導致芯片損壞 |
| 對外接口 | GPIO/串口/千兆以太網 | |
| 工作電壓 | DC 12V/2A | |
| 工作溫度 | -30℃~65℃ | |
| 模塊尺寸 | 200mm x 184mm |
本模塊支持全網制式（2G/3G/4G），包括GSM900/GSM1800/CDMA/WCDMA/TD-SCDMA/TDD-LTE/FDD-LTE。同時支持2.4G頻段的WLAN信號屏蔽。在無線頻段上支持中國國內所有運營商的頻段。如果需要在中國以外地區和國家使用，則需要注意幾點：
1、移動通信制式：2G/3G/4G在全球范圍都是符合3GPP標準。因此本模塊可以支持全球范圍的2G/3G/4G無線制式，不存在在某些國家/地區不兼容網絡制式的問題；
2、無線電頻譜規劃在不同國家和地區可能有所不同，本模塊默認支持中國境內的移動通信頻段，對于中國以外的國家/地區，如果移動通信頻段超出中國境內頻段范圍，則客戶需要提供相關頻段要求給我司，我司通過軟件升級即可支持客戶的頻段要求；
